Fabrication de pièce injection plastique et métallique pour le secteur du paramédical

Tecval fabrique des pièces plastiques et métalliques sur mesure à partir de 1000 pièces pour les professionnels de l’orthopédie, à partir des plans de ses clients.

Tecval propose notamment une gamme standard de baleines et d’orthèses en aluminium.

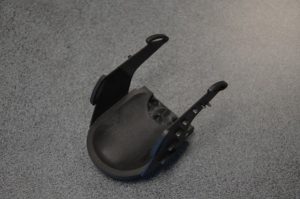

Tecval injecte des pièces en plastiques pour les fabricants de matériel orthopédique.

Exemple de pièces plastiques fabriquées :

  • Collier cervical
  • Semelle en plusieurs tailles
  • Coque dispositif de maintien
  • Pièce plastique de renfort de botte de marche
  • Talonnette de rééducation
  • Elément de chausson orthopédique en plastique
  • Attelle de doigts
  • Composant d’attelle de poignets

Cas client

Talonnette de compensation

Technologie :    Injection + Conditionnement Individuel

Matière :           TPE

Défi relevé :      Injection Multi Empreintes, Multi Tailles. Conditionnement dans boite pour utilisateur

                          final avec insertion de notice

Tecval découpe, cambre et plie des pièces métalliques pour les fabricants de matériel orthopédique

Toute une gamme de pièces pour des orthèses médicales

Tecval fabrique en standard les types de baleines et d’attelles orthopédiques suivantes :

Exemple de pièces fabriquées :

  • Baleine droite
  • Baleine coudée à plat
  • Baleine coudée sur la tranche
  • Baleine simple articulation
  • Baleine double articulation
  • Attelle de doigt et de poignet

Toutes nos baleines sont réalisées en alliage d’aluminium de rigidité élevée.

Les baleines sont obtenues par la technique de filage, ce qui leur assure des bords arrondis. La découpe des pièces en aluminium se fait par un outillage qui permet de réaliser des extrémités arrondies.

Nos baleines pour attelle peuvent, être brutes de filage, ou anodisées.

pièce aluminium pour le paramédical

Baleine Droite en aluminium anodisé et brut, secteur paramédical

Plusieurs dimensions sont disponibles en standard.

fabricant pièce aluminium paramédical

Baleine Coudée à plat à 1 cambrage en aluminium

Les baleines Coudées à plat sont à un cambrage : celui-ci est déterminé par l’angle et la position coté le plus court.

Baleine Coudée à plat à 2 cambrages en aluminium

Les baleines Coudées à plat destinées au secteur du paramédical,  sont à deux cambrages : la définition se fait par la position coté le plus court, la longueur de la partie centrale ainsi que la dimension du déport.

Baleine Coudée sur la tranche

découpe pièce aluminium secteur paramédical
pièce aluminium secteur paramédical
pièce aluminium anodisé secteur paramédical

Baleine à Simple Articulation en aluminium

Ces baleines à simple articulation sont constituées de 2 bras droits de même longueur libres de tout mouvement. L’articulation est réalisée à l’aide d’un rivet serti. La rotation des deux bras est adoucie grâce à l’interposition d’une
rondelle.

baleine pour attelles en aluminium secteur paramédical

Baleine à Double Articulation en aluminium à bras indépendants

Les baleines à double articulation, à bras indépendants sont constituées de deux bras cambrés de même longueur avec une partie centrale. Ces baleines en aluminium sont destinées au paramédical.

Les mouvements des deux bras sont indépendants mais limités par une butée pour un angle maximum de 170°. Les bras sont de types nervurés afin d’assurer une rigidité élevée.

Les articulations sont réalisées à l’aide de rivets tubulaires. La rotation des bras est adoucie grâce à l’interposition de rondelles.

Baleine à Double Articulation en aluminium à rotation symétrique

Les baleines à double articulation à rotation symétrique sont constituées de deux bras plats de même longueur avec une partie centrale de même largeur. Ces baleines en aluminium anodisé ou brut sont destinées au secteur du paramédical.

Les mouvements des deux bras sont symétriques grâce à un système d’engrenage avec un angle maximum de 170°.

Les bras articulés en aluminium sont sertis par des rivets tubulaires.

fabricant découpe pièce aluminium secteur paramédical
découpe pièce aluminium domaine du paramédical

Attelle de doigt pour le secteur du paramédical

Une des 2 faces métalliques est protégée par un film plastique.

Les extrémités des bandes sont arrondies afin d’éviter toute blessure. La bande métallique a une épaisseur de 1 mm.

fabricant attelle doigt secteur paramédical

Attelles de poignet Coudée pour le secteur du paramédical

attelle poignet secteur paramédical

Attelle de poignet Droite pour le secteur du paramédical

attelle poignet droite domaine paramédical
